skemyApri Skemy Collega le porte, non solo i simboli.
Costruisci collegamenti tra le porte dei dispositivi, con tipi di segnale e codici cavo. Audio, video, rete, fibra e controllo mantengono la propria identità nello schema.
LO SPAZIO DI LAVORO PER I TUOI IMPIANTI
Ogni connessione.
Un unico progetto.
Dallo schema al rack, fino all’ultimo cavo.
Progetta in ufficio, consulta sul tablet e collabora con i tecnici in cantiere. Tutto nello stesso progetto.
Web · macOS e Windows in anteprima · 0.99.3 RC · Ottimizzato per tablet

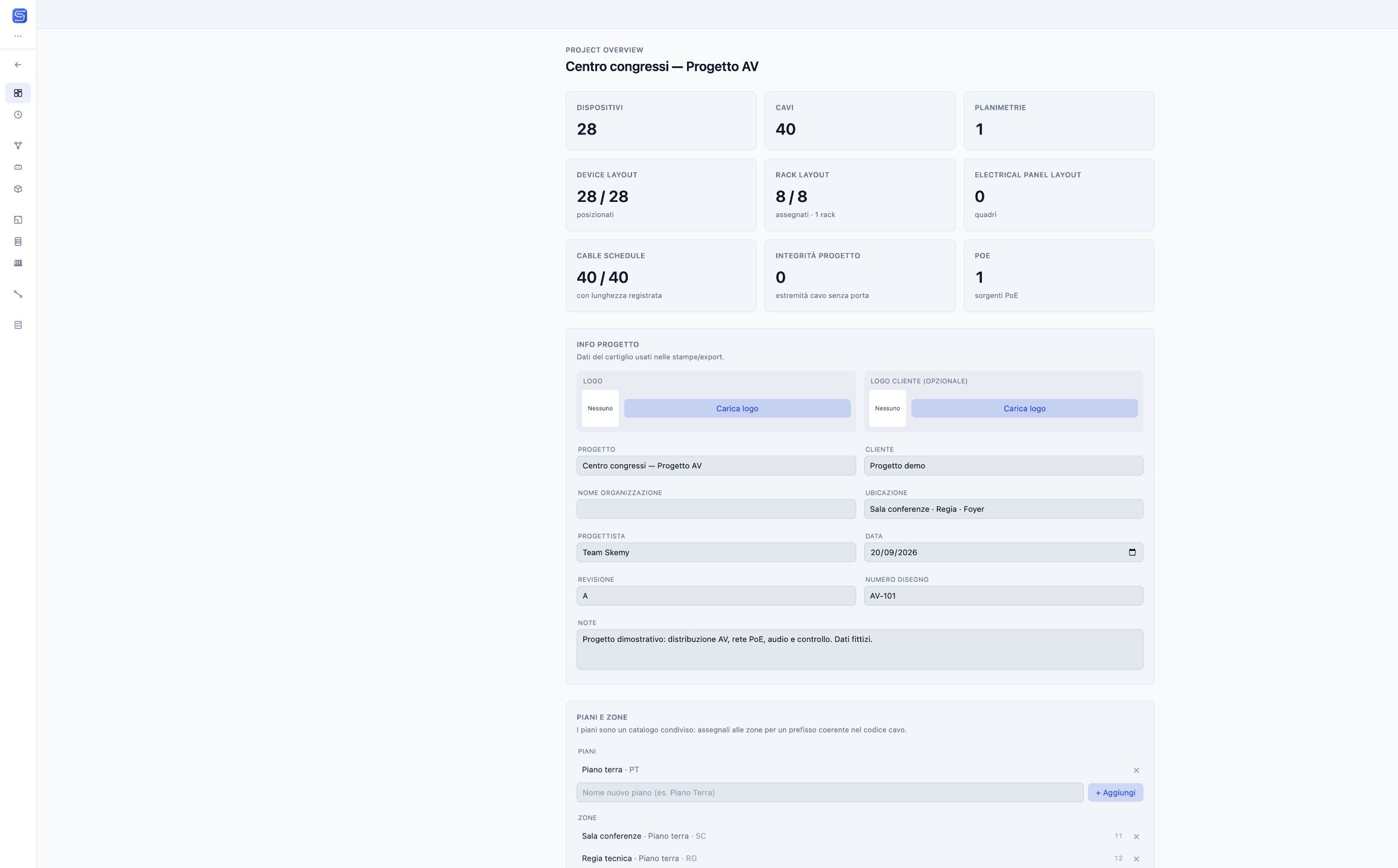

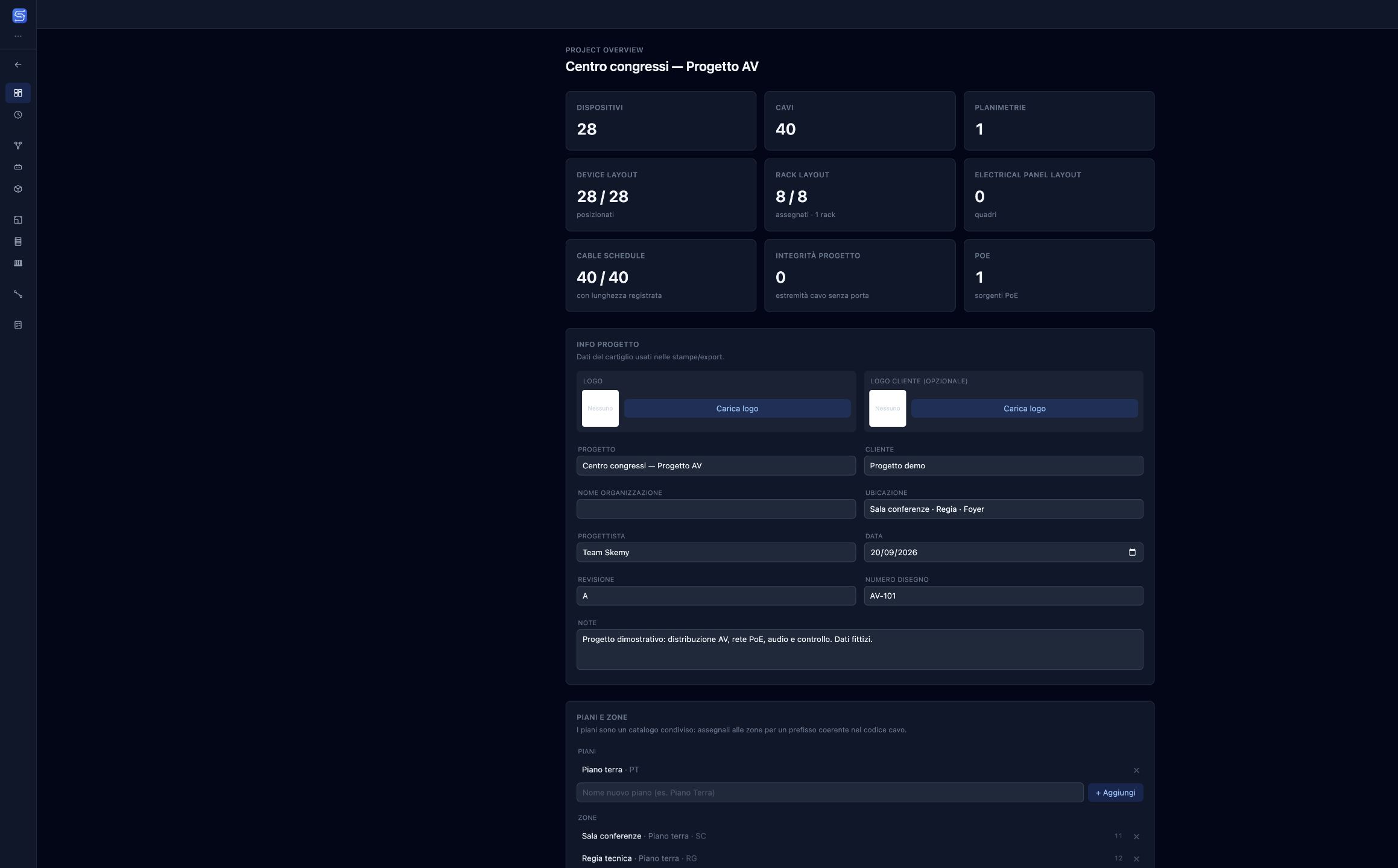

Project Overview
AUDIO / VIDEORETIDOMOTICAINTEGRAZIONE DI SISTEMI
UN PROGETTO, TANTE PROSPETTIVE
Dall’idea al cantiere.
Segui ogni connessione.
Le immagini raccontano un unico progetto AV: sala conferenze, regia tecnica e foyer. Esplora le viste e confronta i due temi con il divisorio.
28dispositivi nel progetto demo
40collegamenti AV e di rete
3ambienti collegati
2temi, la stessa precisione

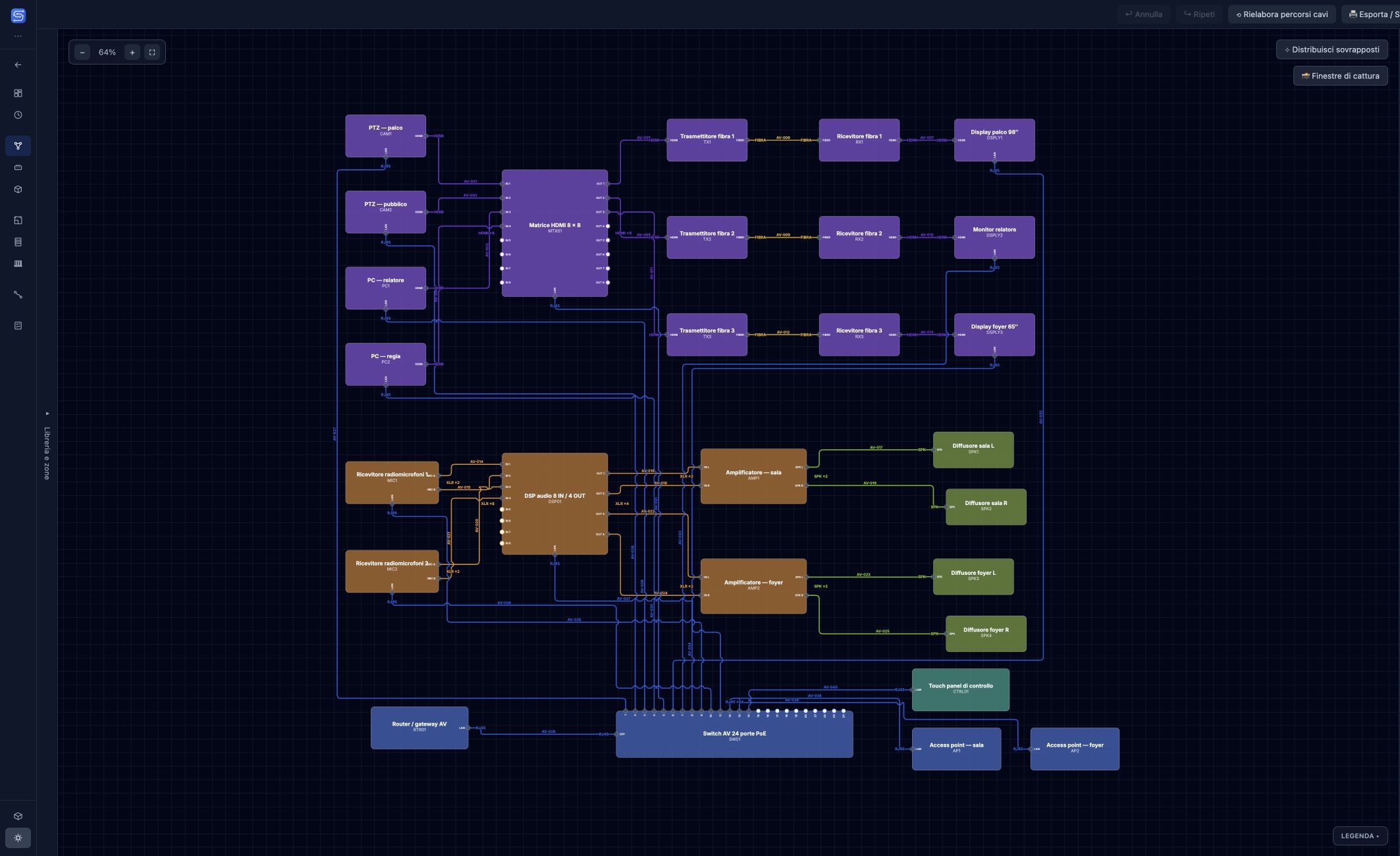

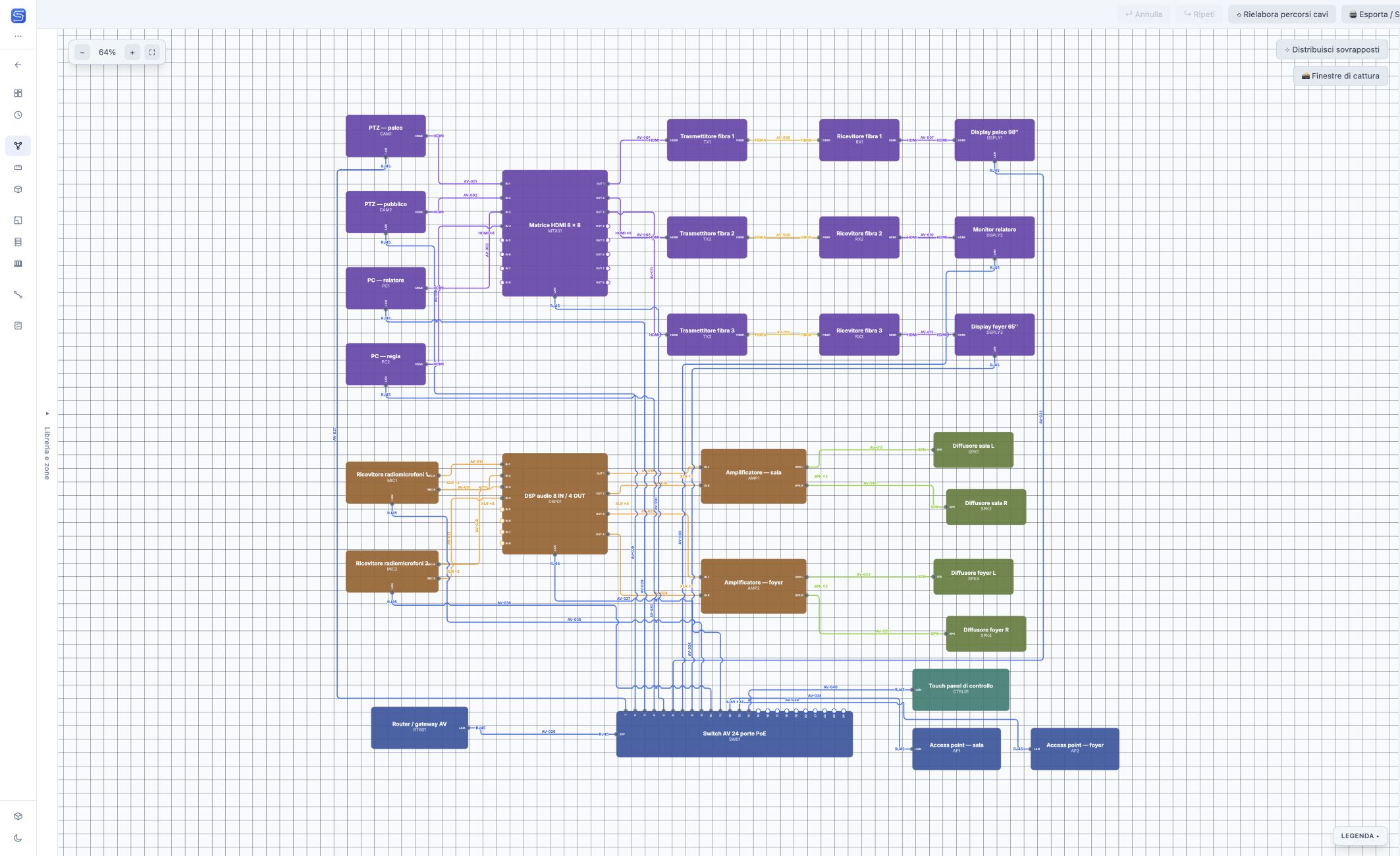

01 / SYSTEM SCHEMATIC
Uno schema che racconta
come funziona l’impianto.
Segui il segnale dalla sorgente alla destinazione. Telecamere, matrice, trasmissione in fibra, display, DSP e diffusori diventano un sistema leggibile.
System Schematic
Organizza anche i progetti complessi.
Dividi l’impianto in piani e zone, seleziona gli ambienti da visualizzare e lavora sui percorsi dei cavi. Le viste ti aiutano a passare dal dettaglio all’intero sistema.
Parti dalla libreria. Adattala al progetto.
Inserisci dispositivi dalla libreria e personalizza porte, descrizioni e dati tecnici. I collegamenti alimentano anche le altre viste del progetto.

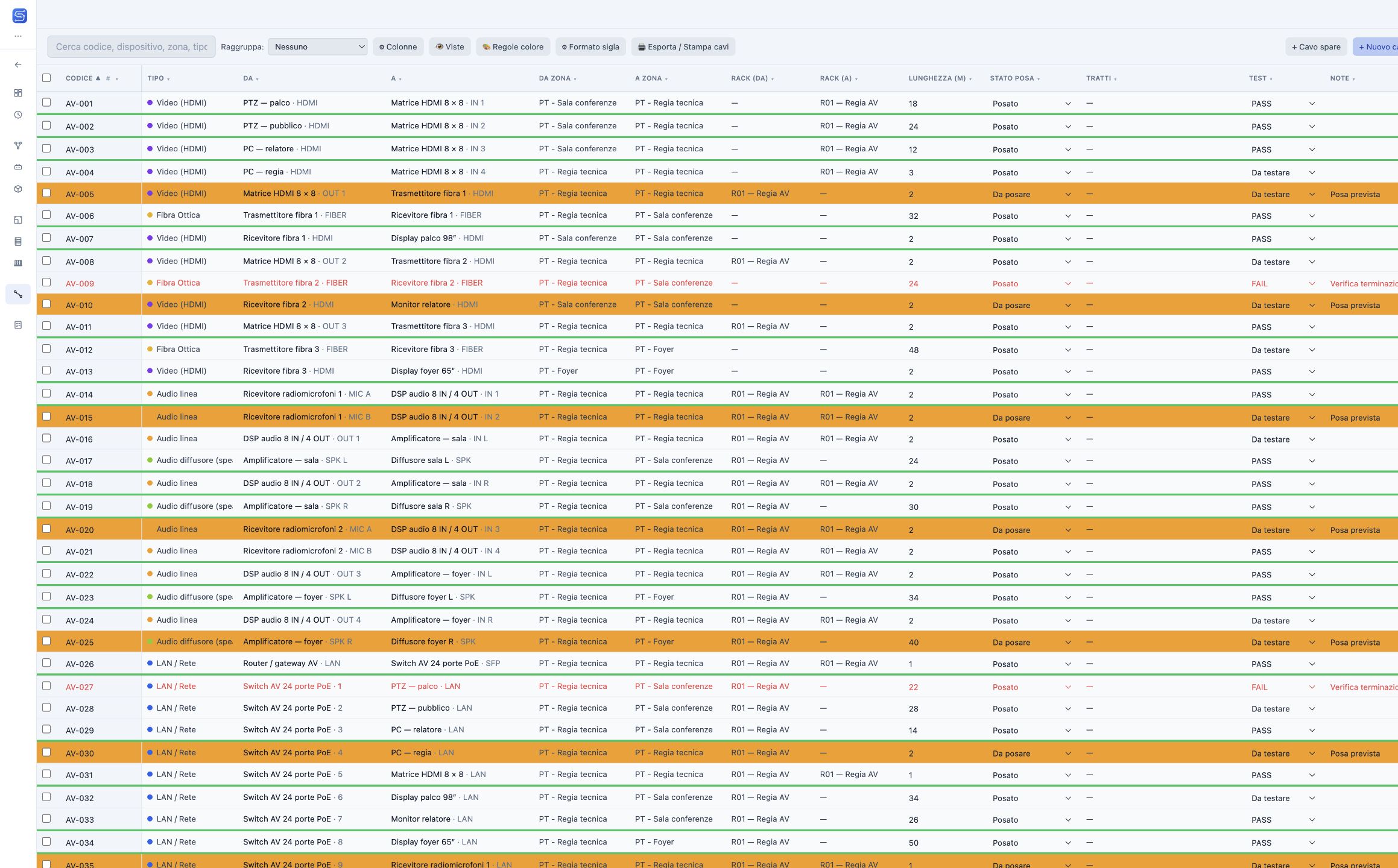

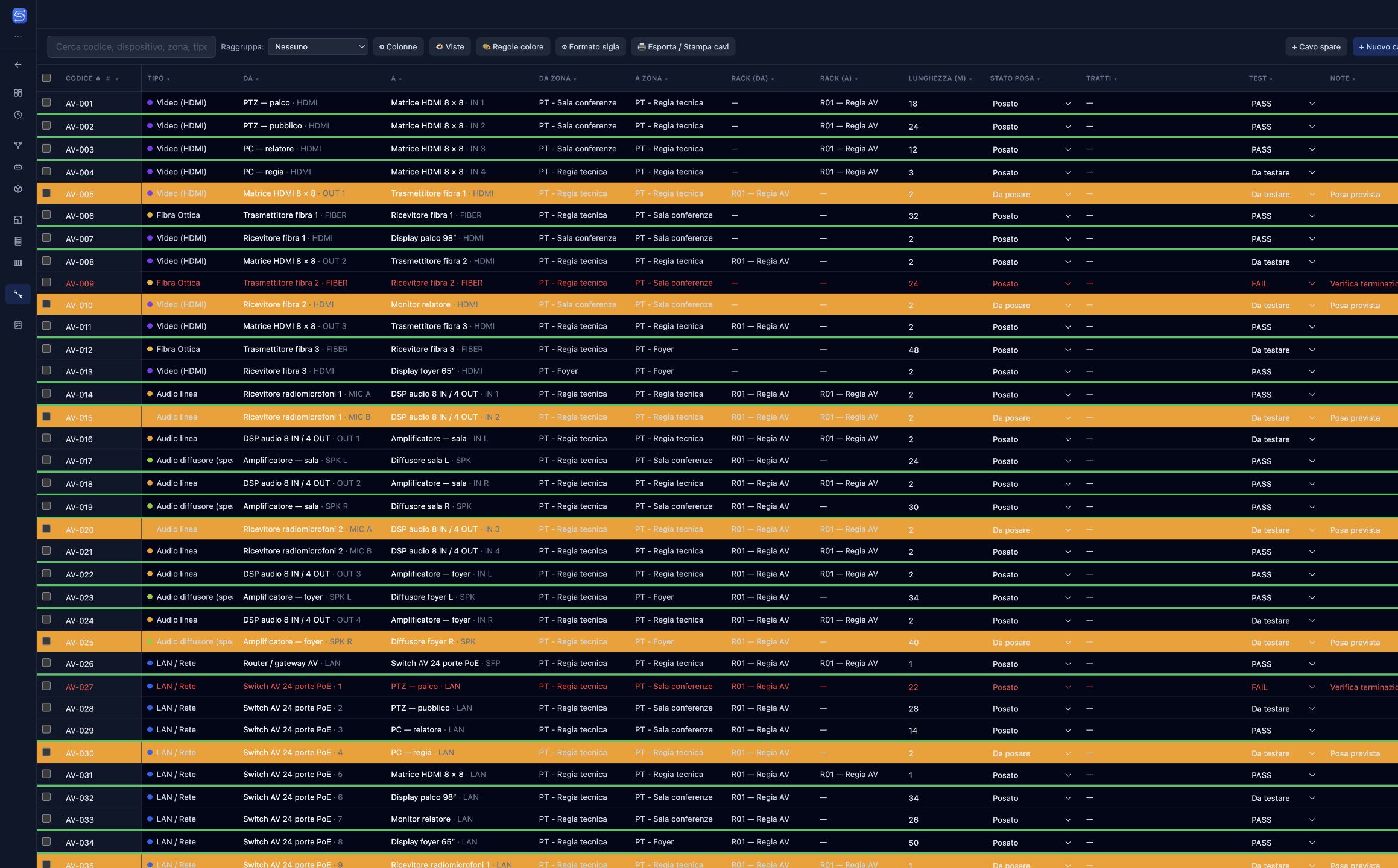

02 / CABLE SCHEDULE
Ogni cavo ha una storia.
E uno stato da seguire.
Dallo schema nasce una distinta operativa: origine, destinazione, porte, zone, rack, lunghezze, posa e test. Un riferimento per chi progetta e per chi installa.
Cable Schedule
Una distinta su misura.
Scegli e riordina le colonne, filtra i dati, raggruppa per zona, tipo o stato di posa e salva le viste utili al tuo lavoro. Personalizza anche il formato delle sigle.

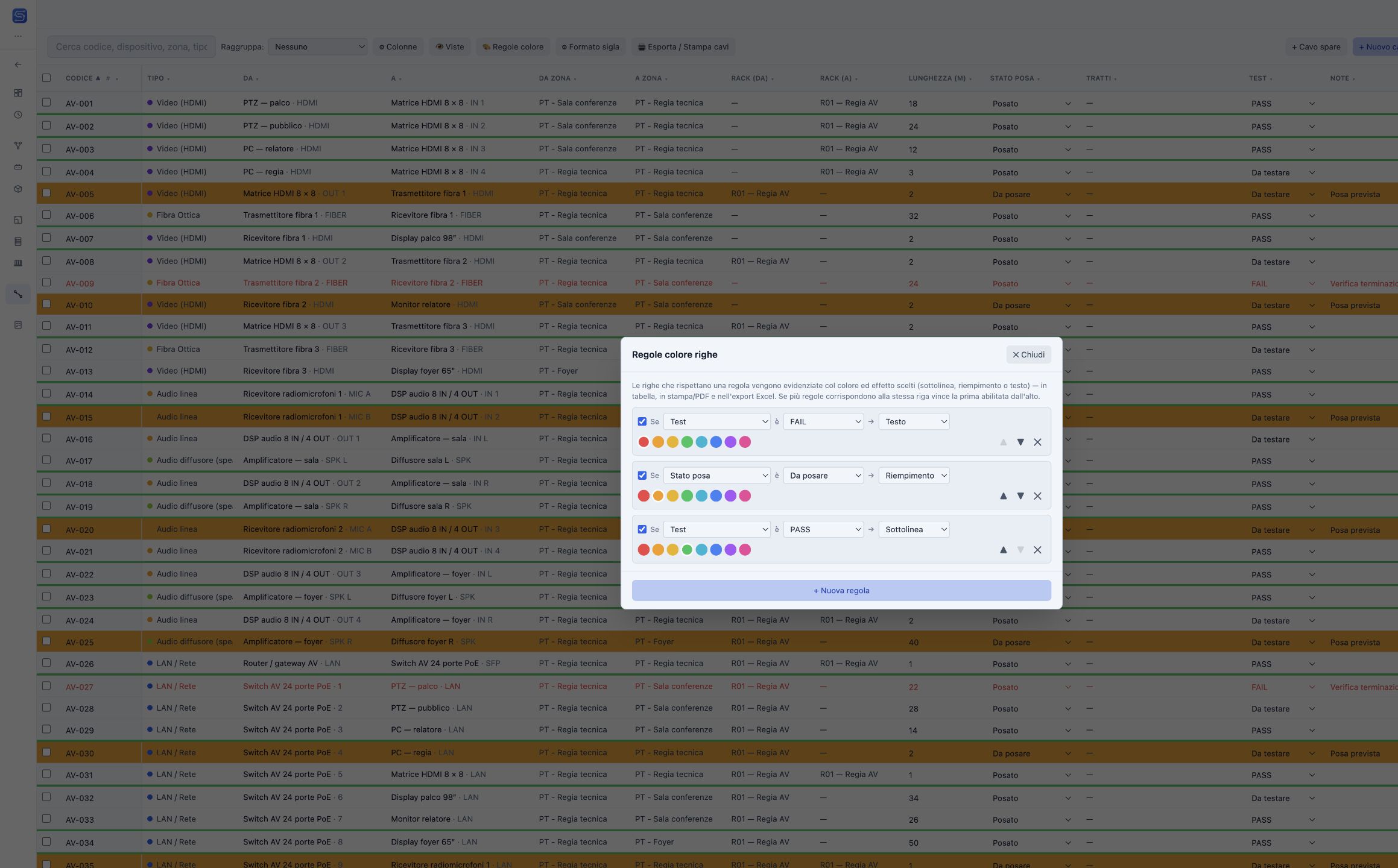

Le priorità diventano visibili.
Definisci regole in base ai dati: riempimento, colore del testo o sottolineatura. Nell’esempio il testo rosso segnala un test fallito, il riempimento arancione la posa da completare e la sottolineatura verde un test superato.
Dal lavoro in campo alla consegna.
Tieni traccia di posa, terminazione, test, note e lunghezze. Le regole colore accompagnano la tabella anche in stampa/PDF e nell’esportazione Excel.
Guarda come sono impostate le regole del progetto demo
Le regole vengono valutate in ordine: viene applicata la prima attiva che corrisponde alla riga.

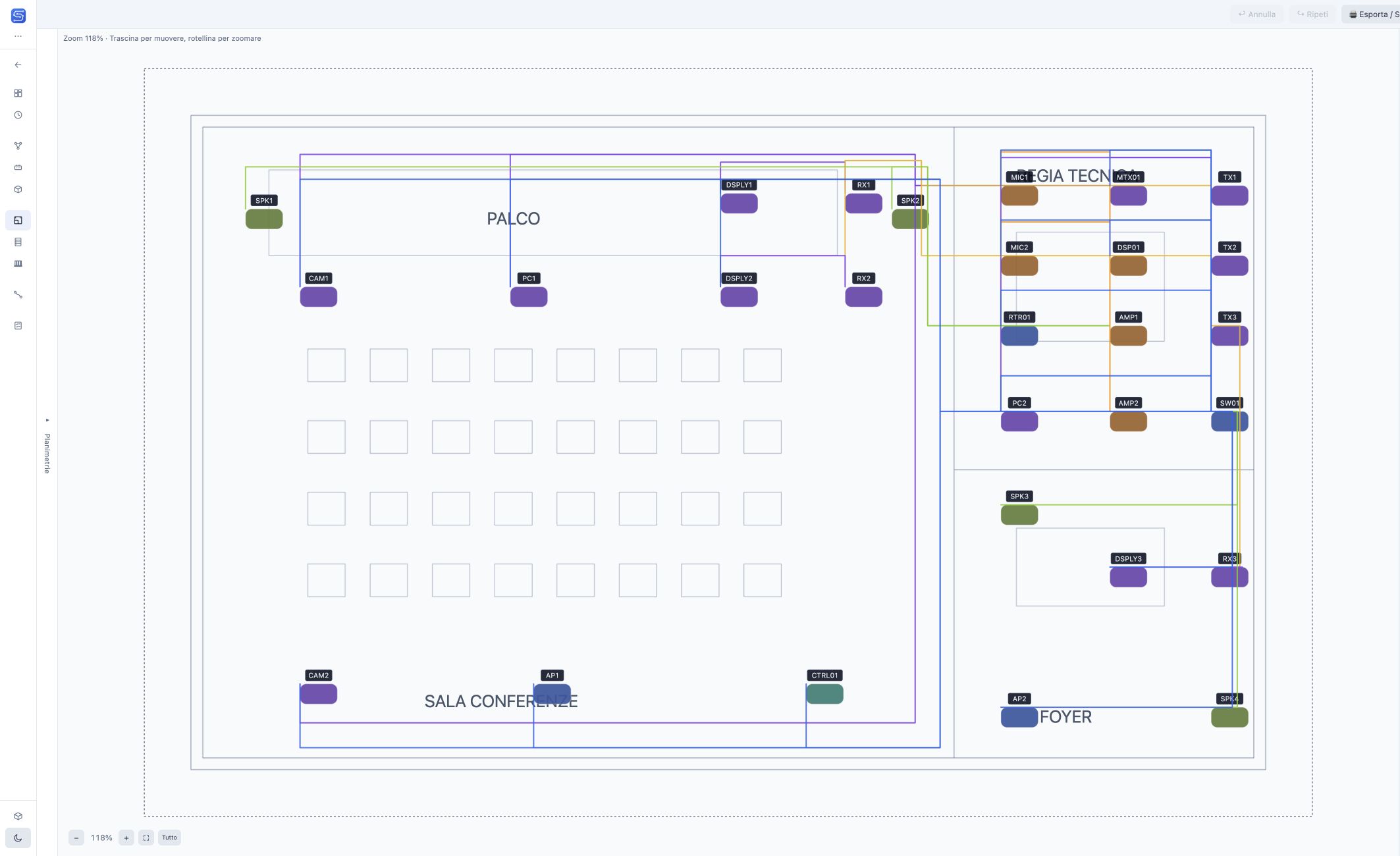

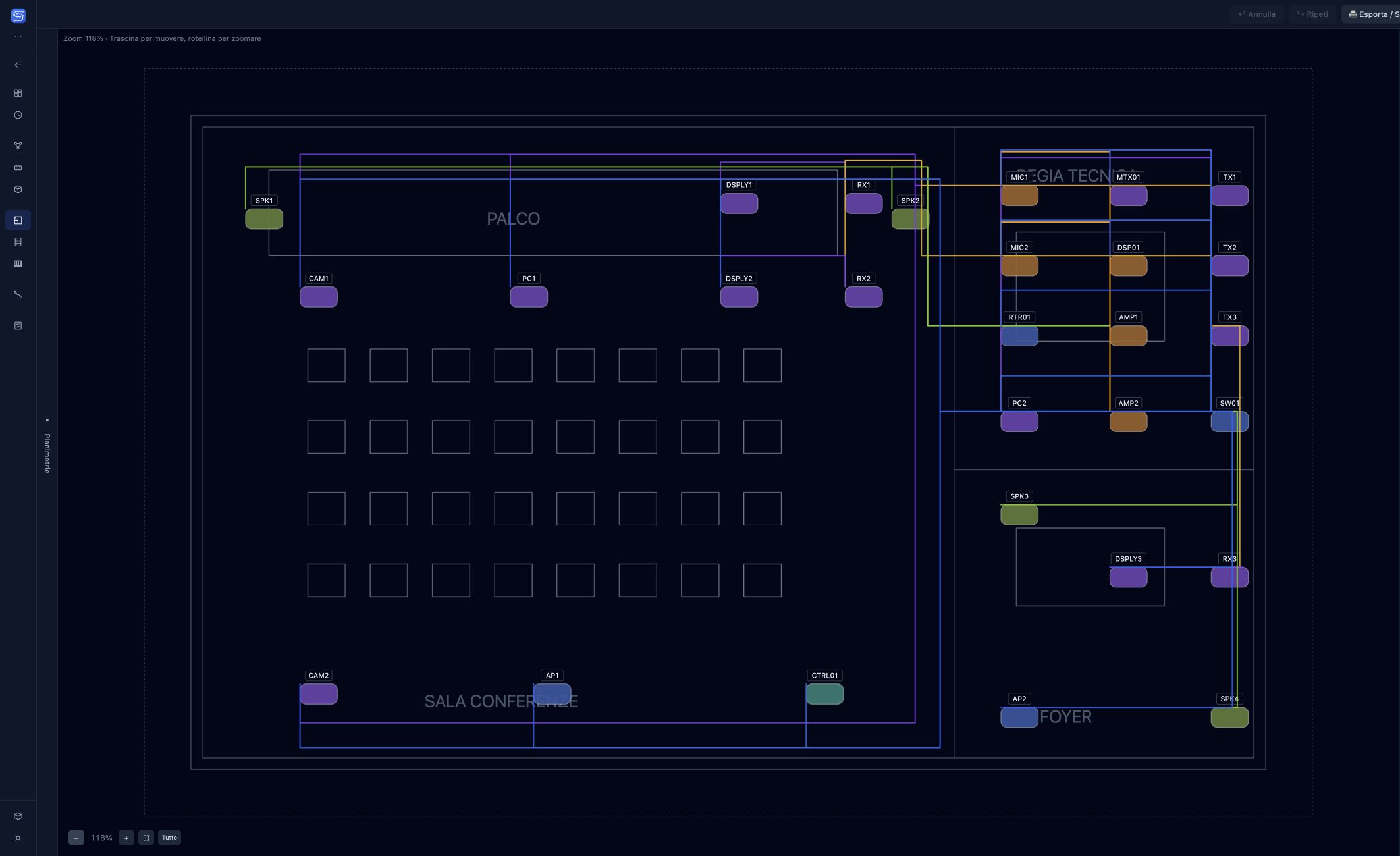

03 / DEVICE LAYOUT
Dallo schema agli spazi.
Progetta sulla planimetria.
Posiziona i dispositivi dove verranno installati. Collega la logica dell’impianto alla sua disposizione fisica, ai piani, alle zone e ai percorsi reali.
Device Layout
Importa il disegno di partenza.
Lavora con DWG, DXF, PDF, SVG e immagini PNG/JPG. Nei PDF scegli le pagine da importare; nei disegni vettoriali gestisci visibilità e colori dei layer.
Dai una misura al progetto.
Calibra la scala, misura le distanze, ritaglia l’area utile e organizza i dispositivi sulla planimetria. La posizione fisica resta distinta dalla disposizione nello schema.
Segui il percorso dei cavi.
Traccia percorsi fisici, passaggi condivisi e punti di giunzione tra piani. Usa le lunghezze stimate come supporto e mantieni separate quelle effettivamente registrate.
I TUOI DISEGNI, DENTRO SKEMY
Il progetto parte da quello che hai già.
DWGDXFPDFSVGPNG / JPG
Come funziona il DWG: con il progetto salvato nel cloud, il file viene convertito in background. La planimetria diventa disponibile al termine della conversione. La compatibilità dipende dal contenuto del disegno; verifica sempre scala, layer e risultato importato.
IL RESTO DEL PROGETTO, SEMPRE A PORTATA DI MANO
Cambia prospettiva.
Il progetto resta lo stesso.
Dal frontale dello switch al rack, dalla distinta apparecchiature al collaudo: ogni vista risponde a una domanda concreta.

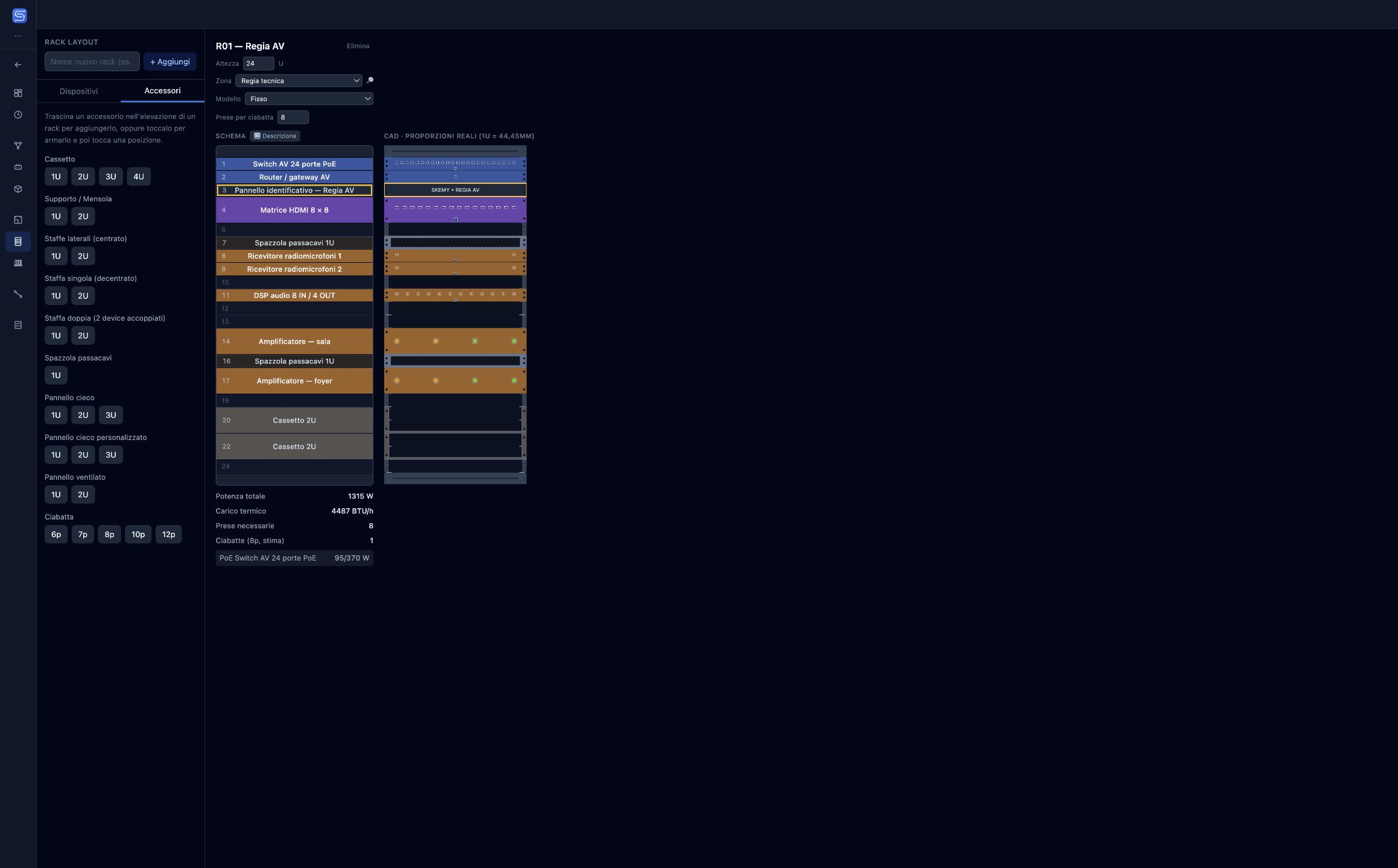

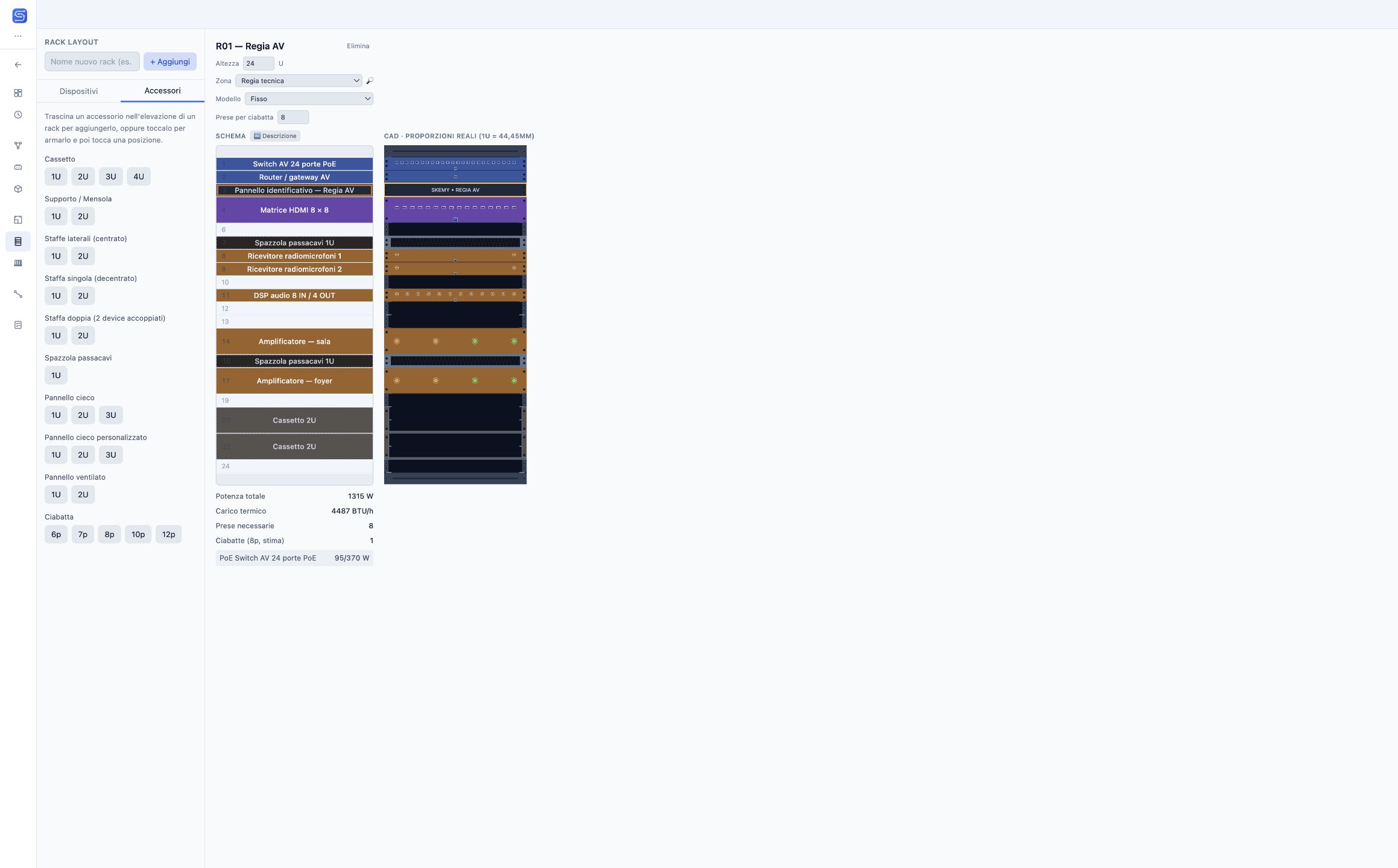

Prima di montarlo, vedi come sarà.
Disponi gli apparati nelle unità rack e passa dalla vista schematica alla vista CAD proporzionata. Completa il rack con pannelli ciechi personalizzati, spazzole passacavi e cassetti. Controlla occupazione, potenza, carico termico, prese e budget PoE.
Rack Layout

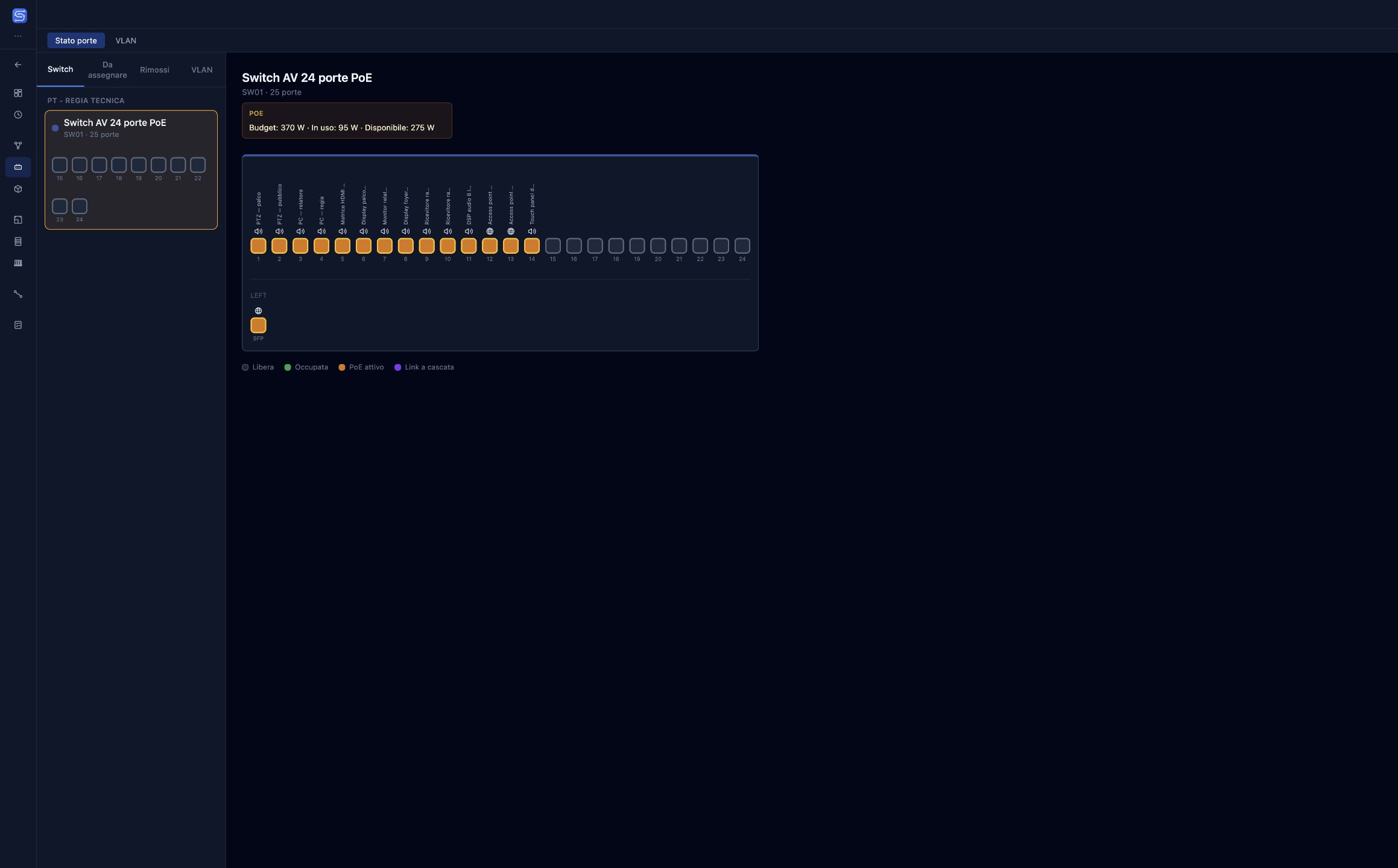

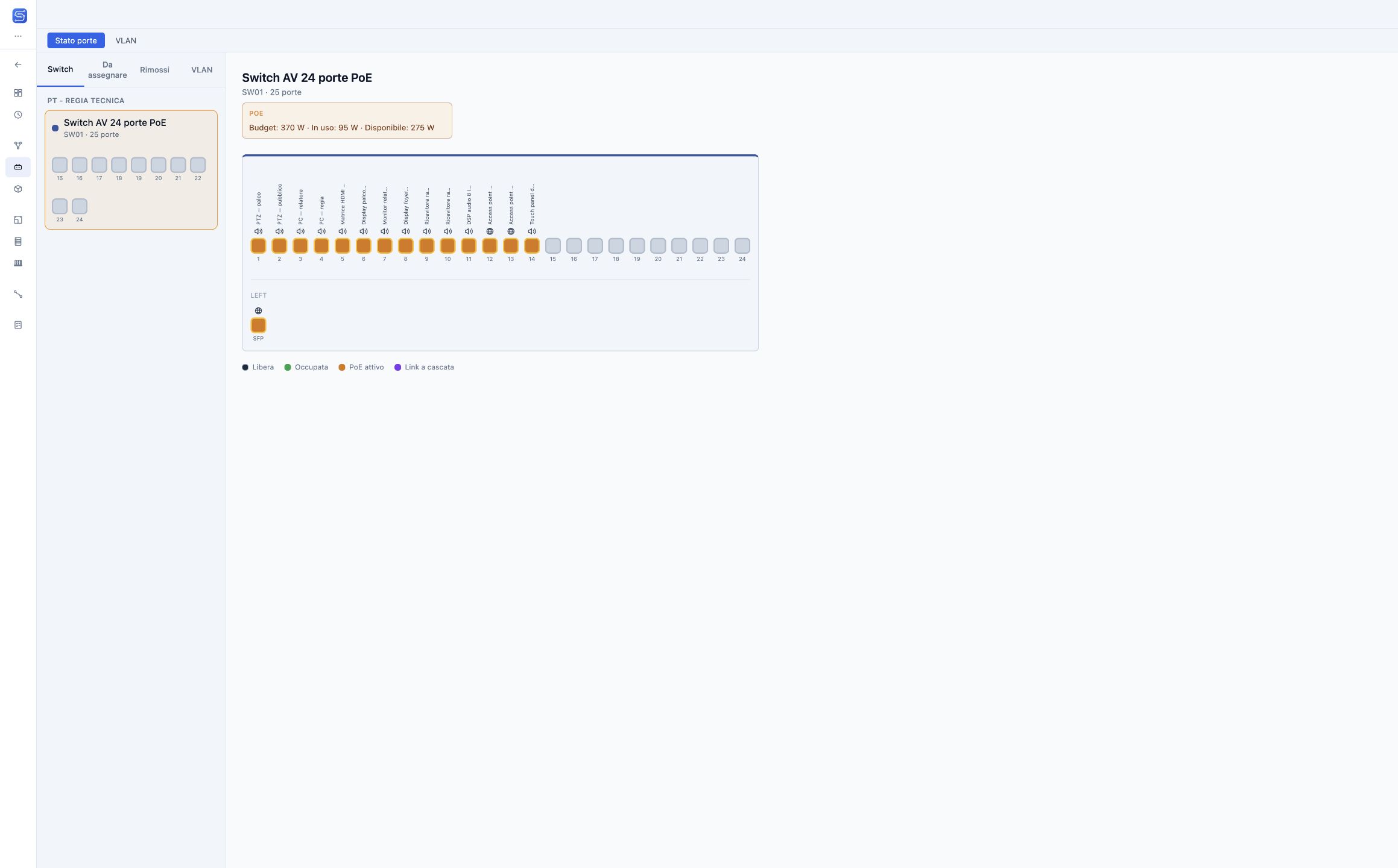

Sai cosa arriva a ogni porta.
Consulta le porte libere e occupate, identifica dispositivi e cavi collegati e gestisci le VLAN. Le informazioni PoE aiutano a leggere il carico della rete.
I/O Mapping

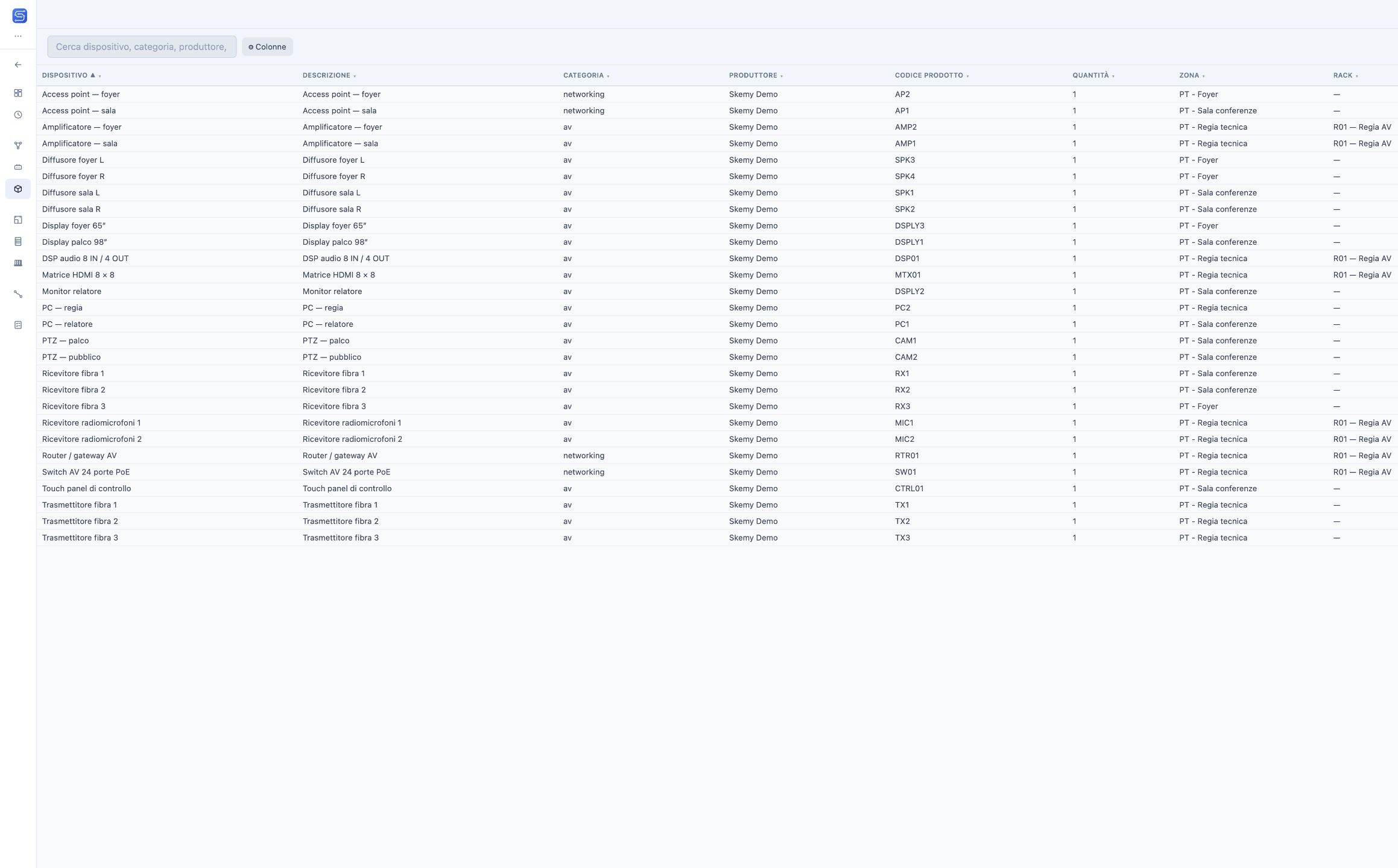

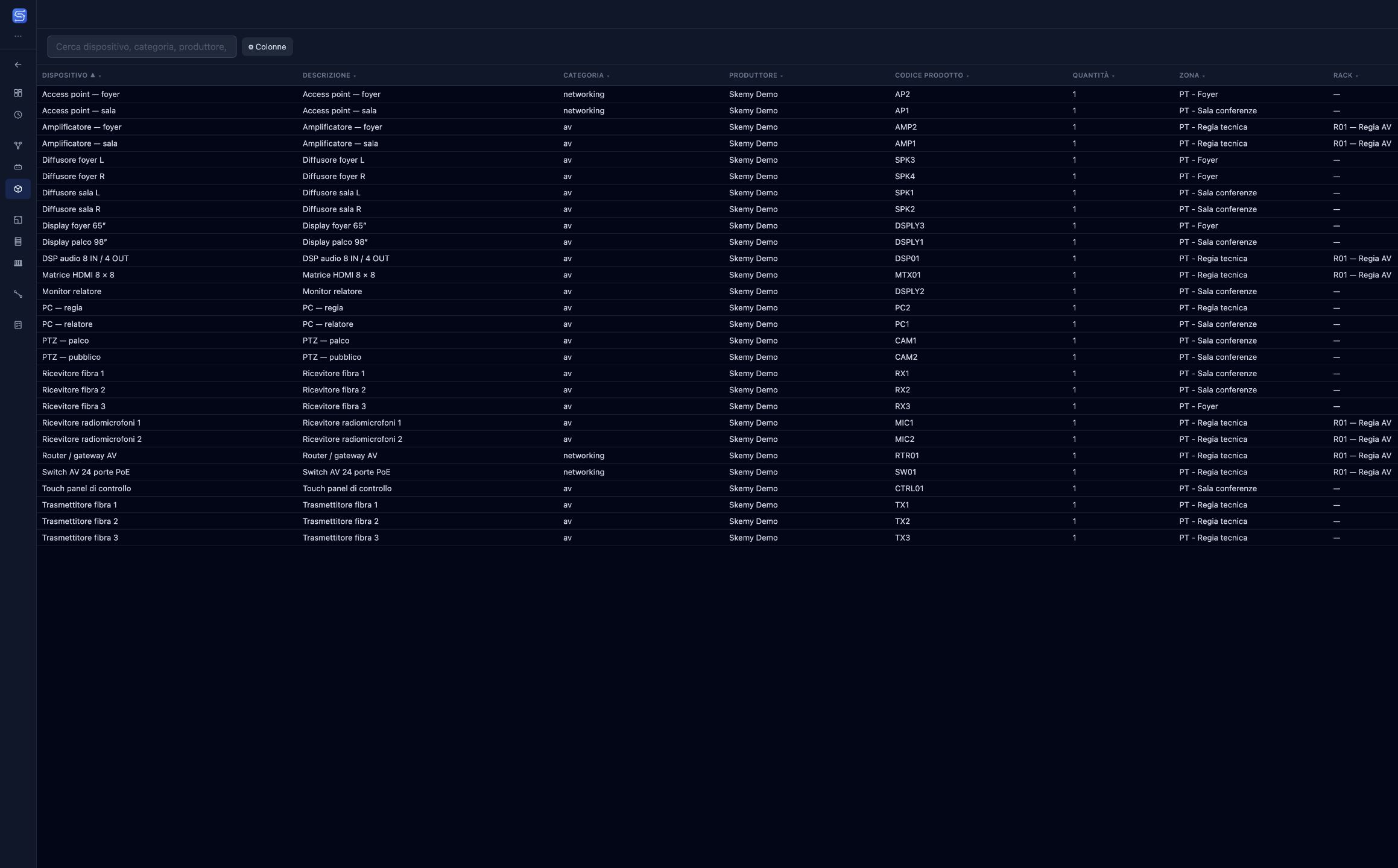

Tutta l’apparecchiatura, in ordine.
Consulta i dispositivi del progetto in una distinta dedicata. Cerca, filtra e scegli le colonne per trovare le informazioni necessarie a preparare materiali e installazione.
Equipment Schedule

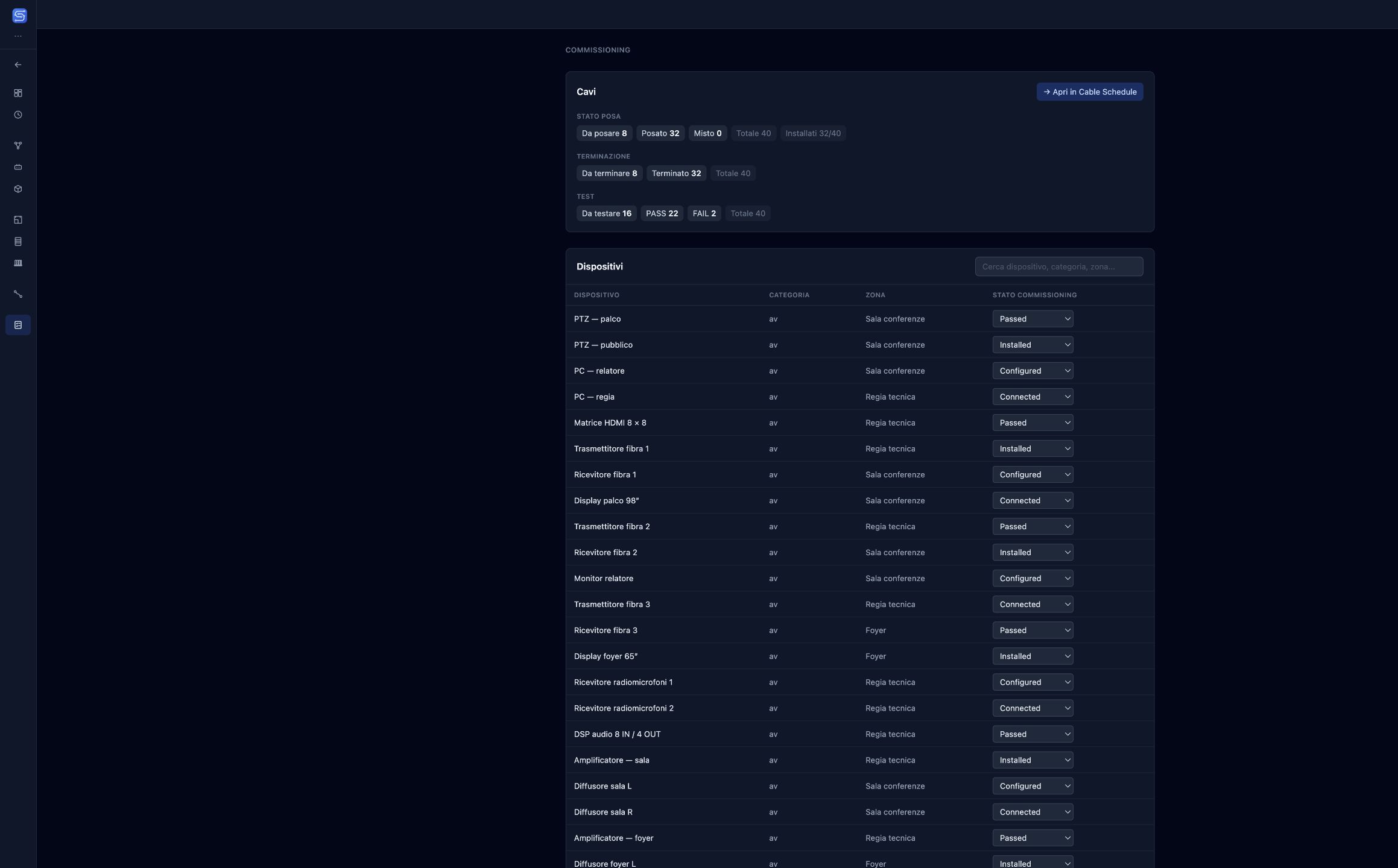

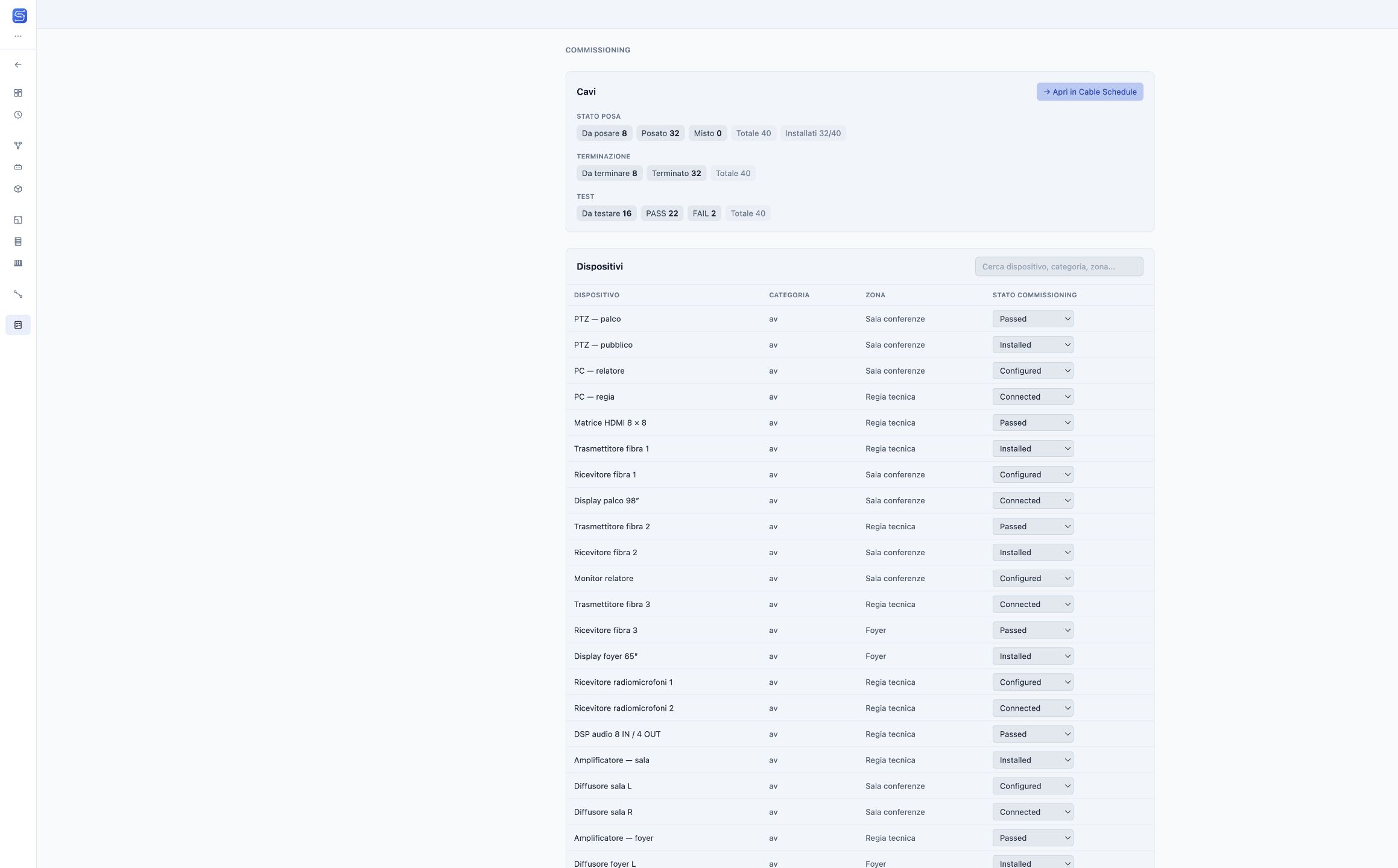

La consegna si costruisce, controllo dopo controllo.
Riepiloga posa, terminazione e risultati dei test dei cavi. Segui anche lo stato dei dispositivi: installati, collegati, configurati, testati o con problemi da risolvere.
Commissioning
Anche i quadri fanno parte del progetto.
Organizza i dispositivi su guide DIN e prepara il layout dei quadri elettrici, accanto alle altre viste dell’impianto.
Un punto fermo per tutto il lavoro.
Controlla dispositivi, cavi, planimetrie, assegnazioni rack e integrità del progetto. Mantieni insieme i dati del cartiglio e l’organizzazione in piani e zone.
OTTIMIZZATO PER TABLET. PENSATO PER IL TEAM.
L’ufficio progetta.
Il cantiere partecipa.
Condividi i progetti tramite le organizzazioni e assegna ruoli ai membri del team. Progettisti, responsabili e tecnici lavorano con un riferimento comune.
Condividi il contesto.
Riunisci il team e i progetti dell’organizzazione. I ruoli distinguono chi può gestire, modificare o consultare il lavoro.
Porta il progetto con te.
Dal tablet consulta schemi, cavi e layout. Il ruolo Tecnico può proporre variazioni allo stato di posa, ai collegamenti e alle posizioni nel rack.
Valuta. Poi approva.
Le proposte restano da verificare fino all’approvazione o al rifiuto di chi è autorizzato. La modifica approvata entra nel progetto.
Dal mouse al tocco.
Un’interfaccia ottimizzata per tablet e comandi touch: consulta il progetto vicino all’impianto e usa le alternative al trascinamento per posizionare o collegare gli elementi.
UN FLUSSO, DALL’INIZIO ALLA FINE
Meno passaggi.
Più visione d’insieme.
Imposta il progetto
Definisci i dati, i piani e le zone. Parti da un nuovo progetto o importa un’offerta da Excel.
Costruisci l’impianto
Aggiungi i dispositivi, organizza le connessioni e prepara i layout di installazione.
Prepara la consegna
Consulta le distinte, esporta o stampa il progetto e segui le attività di commissioning.
DAL PROGETTO ALLA CONSEGNA
Il dettaglio resta.
Anche fuori da Skemy.
Prepara tavole da condividere con installatori e committenti: schemi, layout e dati di progetto, con un cartiglio basso che lascia spazio al disegno.
Rack Layout
Elevazione, pannelli personalizzati, spazzole e cassetti.
Esplora la tavola nella pagina ↗Linee e testi nitidi.
Gli elementi vettoriali mantengono la definizione quando ingrandisci il PDF. Esplora i dettagli delle tavole dimostrative, senza dipendere dalla risoluzione di uno screenshot.
Un cartiglio essenziale.
Progetto, cliente, progettista, revisione e data restano raccolti in una fascia in basso, lasciando il centro della tavola all’impianto.
Pronte da condividere.
Consulta la tavola a tutto schermo e torna alla presentazione con la X. Le immagini eventualmente inserite nel progetto mantengono la propria risoluzione originale.
VERSIONE 0.99.3 RC
Scarica Skemy —
Release Candidate
Skemy è attualmente disponibile in anteprima per macOS e Windows.
macOS
Installer universale per Mac Intel e Apple Silicon.
Scarica per macOSUniversale · Intel + Apple Silicon · DMG
Windows
Installer per Windows x64.
Scarica per WindowsWindows x64 · EXE
Apri nel browser
Accedi anche dal tablet, direttamente online.
Apri l’app web ↗Versione 0.99.3 Release Candidate · Checksum SHA-256
QUALCHE DETTAGLIO IN PIÙ
Prima di iniziare.
A chi si rivolge Skemy?
A progettisti, installatori e integratori che vogliono organizzare schemi, dispositivi, connessioni e documentazione degli impianti in un unico ambiente.
Posso usare i miei dispositivi?
Puoi partire dalla libreria e creare dispositivi personalizzati. È disponibile anche l’importazione e l’esportazione dei backup della libreria.
Posso importare un progetto esistente?
Skemy permette di importare progetti in formato JSON e di costruire un nuovo progetto da un file Excel di offerta o distinta materiali.
Posso scegliere il tema dell’interfaccia?
Sì. Puoi scegliere il tema chiaro o scuro nelle preferenze. Usa i divisori nelle immagini di questa pagina per confrontarli sullo stesso progetto.
Come lavora un tecnico sul progetto condiviso?
Il ruolo Tecnico consulta il progetto e propone variazioni operative su posa, collegamenti e posizione rack. Un responsabile autorizzato può approvare o rifiutare le proposte.
Come vengono importati i file DWG?
Il DWG passa attraverso una conversione in background, disponibile con il progetto salvato nel cloud. Al termine puoi usare il disegno in Device Layout. Sono disponibili anche DXF, PDF, SVG e immagini.
